Kieselmann Armatura zaworowa nierdzewna z najwyższej półki

Firma Kieselmann istnieje na rynku od 1937 roku i należy do czołowych producentów komponentów procesowych ze stali nierdzewnej dla przemysłu spożywczego, chemicznego i farmaceutycznego. Przedsiębiorstwo jest zlokalizowane w południowej części Niemiec, zatrudnia ponad 300 osób oraz dysponuje 13600m2 powierzchni produkcyjnej. Technologia zaworowa stworzona przez Kieselmanna oznacza wysokie bezpieczeństwo, doskonały design i długą żywotność materiałów. Całość produkcji wykonywana jest w Niemczech, co jest ewenementem w czasach globalizacji i potwierdzeniem jakości produktów marki Kieselmann.

Zalety:

Prosty montaż / Ergonomiczna rączka nieabsorbująca ciepła (opcjonalnie w różnych kolorach) / Konstrukcja łatwa do serwisowania / Kontrola wycieku w dobrej cenie (zawory klapowe z kontrolą wycieku) / Różne opcje sterowania / Trzy siłowniki z kompatybilnymi przyłączami PDA 75/PDA 100/PDA 125 / Siłowniki o dużym momencie obrotowym

Zawory klapowe z kontrolą wycieku dają informację o niedomkniętym zaworze lub o uszkodzeniu uszczelki i wystąpieniu przecieku. Posiadają małe rozmiary dzięki zastosowaniu pojedynczej uszczelki i specjalnego serca zaworu.

Dzięki budowie modułowej, zawory ręczne można łatwo rozbudować o siłownik wraz z inicjatorami lub głowicą sterującą.

Gwarantują swobodny przepływ produktu dla wrażliwych mediów w branży spożywczej i farmaceutycznej. Dzięki całkowitemu otwarciu nie posiadają martwej strefy oraz znajdą zastosowanie przy instalacjach do piggowania. Zarówno wersja przelotowa jak i trzydrożna może być opcjonalnie wyposażona w zewnętrzne króćce do obmywania zaworu (bardzo lepkie media) lub w płaszcz grzewczy.

Uszczelnienie obudowy bez martwej strefy / Odporność na uderzenie ciśnienia / Dostosowane do piggingu / Opcjonalny siłownik i głowica sterująca / Opcjonalny płaszcz grzewczy

Dzięki modularnej budowie zawory można szybko rozbudować o siłownik, inicjatory lub głowicę sterującą.

Dane Techniczne

Rozmiary: DN 25-100
Materiał (kontakt z produktem): 1.4404 / AISI 316L
Uszczelki: PTFE, EPDM (SIP 140° C, 30 min.)
Chropowatość, kontakt z produktem: Ra < 0,8 μm, elektropolerowana
Ciśnienie robocze: 16 bar (przelotowy) / 10 bar (3-drożny)
Podciśnienie: 1,5 – 10-4 bar l/s

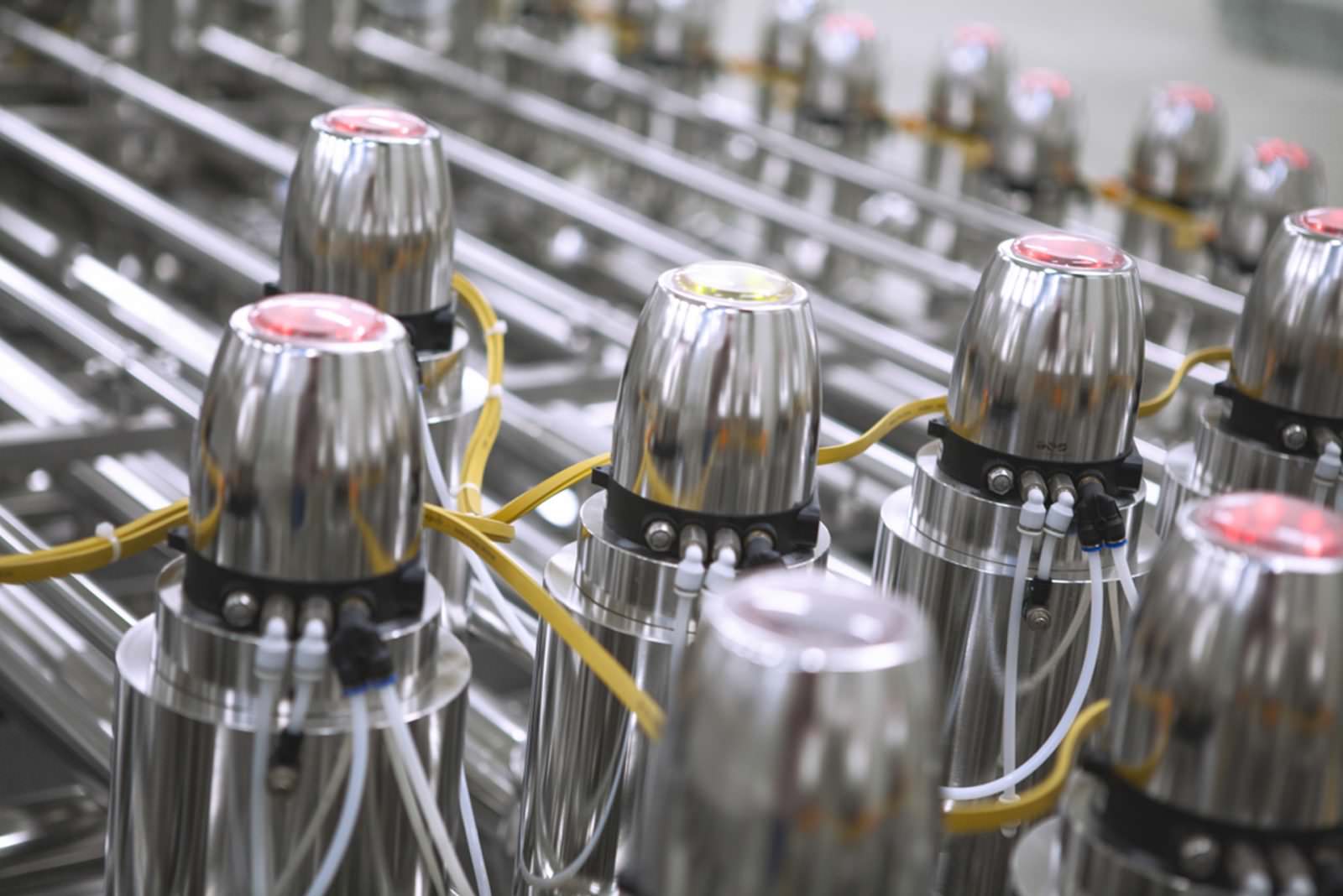

Kombinacja kilku zaworów jednogniazdowych umożliwia kontrolę nad procesem przy równoczesnym zapobieganiu przeciekom.

Obudowa w wykonaniu higienicznym bez martwej strefy / Zapewniona higiena dzięki zamkniętej przestrzeni między zaworem i siłownikiem wraz z dolnym króćcem odciekowym / 3 modele siłowników dopasowane do pożądanej wydajności /  Uniwersalny siłownik niewymagający serwisu z 5-letnią gwarancją / Budowa modułowa

Zawory jednogniazdowe Kieselmann cechują się uniwersalnością. W zależności od potrzeb, można wybrać 1 z 3 siłowników o różnej wydajności. Wymiana na siłownik o większym momencie obrotowym jest możliwa bez dodatkowych adapterów. Siłowniki mogą zmienić funkcję z normalnie otwartego na normalnie zamknięty i na odwrót, przez prosty demontaż i odwrócenie siłownika. Wszystkie siłowniki mają tą samą wysokość, co ułatwia bezproblemowe podłączenie do bloku zaworowego.

Wersje w zależności od układu króćców:

Zawór kątowy / Zawór typu T / Dwudrożny zawór zmiany kierunku / Zawór pochylony/skośny / Zawór krzyżowy / Zawór pętlowy / Zawór podzbiornikowy

Dane Techniczne:

Rozmiary: DN 25-100
Materiał (kontakt z produktem): 1.4404 / AISI 316L
Uszczelki: EPDM (SIP 140°C, 30 min.) FDA / HNBR
Chropowatość (kontakt z produktem): Ra ≤ 0,8 μm elektropolerowana
Ciśnienie robocze: 6 bar (w zależności od siłownika)
Powietrze sterownicze: 5,5 – 6 bar

Są używane do oddzielania dwóch niezależnie płynących produktów bez ryzyka ich zmieszania. Zamknięty zawór zapobiega zmieszaniu produktu dzięki 2 niezależnym dyskom (grzybom) zaworu. W przypadku uszkodzonego uszczelnienia, medium uchodzi z zaworu bezciśnieniowo dolnym króćcem wyciekowym. Przestrzeń wyciekowa zaworu może zostać wymyta podczas mycia CIP.

Dzięki temu, że obudowa zaworu toczona jest z jednego kawałka (pręta) stali, nie posiada tym samym martwej strefy i jest maksymalnie prosta w serwisowaniu.

Odporne na uderzenia ciśnienia / Otwarcie zaworu bez strat produktu / Bezpieczne oddzielanie produktów / Optymalne możliwości mycia / Długa żywotność uszczelnień / Przyjazny i prosty serwis

Wersje zaworu:

Zawór dwugniazdowy / Zawór dwugniazdowy zmiany kierunku / Zawór dwugniazdowy piggowalny / Zawór podzbiornikowy

Dane Techniczne

Rozmiary: DN 25-100
Materiał (kontakt z produktem): 1.4404 / AISI 316L
Uszczelnienia:  EPDM (SIP 140°C, 30 min.) FDA / HNBR
Chropowatość (kontakt z produktem) : Ra ≤ 0,8 μm elektropolerowana
Ciśnienie robocze: 6 bar (w zależności od siłownika)
Powietrze sterownicze: 5,5 – 6 bar

Kieselmann oferuje szeroką gamę rozwiązań zaworów regulacyjnych.  Wybór odpowiedniego zaworu  zależy od konkretnego zastosowania. Klapowe zawory regulacyjne są wydajnym cenowo rozwiązaniem do prostych zadań kontrolnych. Do procesów wymagających precyzyjnej regulacji, stosuje się zawory regulacyjne jednogniazdowe.

Klapowe zawory regulacyjne

Zawory klapowe są standardowo używane jako zawory odcinające. Ten typ zaworów jest dostępny z różnymi króćcami, według zaleceń klienta – spawane, gwintowane lub kołnierzowe.

Aby dopasować zawór do procesu możemy wybrać siłowniki z trzema różnymi siłami obrotowymi. Możliwości kontroli są identyczne jak w przypadku zaworów regulacyjnych opartych na zaworach jednogniazdowych, z tą różnicą że nie osiągają takiej samej dokładności kontroli – jest to spowodowane siłą bezwładności między klapą zaworu i uszczelką.

Zalety:

Najkorzystniejszy parametr cena/jakość / Trzy siłowniki do wyboru PDA 75 / PDA 100 /PDA 125 / Wersja międzykołnierzowa przyjazna w serwisowaniu

Dane Techniczne

Rozmiary: DN 15 – 125, 1“ – 4“
Materiał (kontakt z produktem): 1.4301/AISI 304 / 1.4307/AISI 304L / 1.4404/AISI 316L
Uszczelnienia:  EPDM (SIP 140 °C, 30 min) / HNBR (SIP 110°C, 30 min) / Silikon (SIP 110° C, 30 min)
Chropowatość powierzchni: Ra < 0,8 μm, elektropolerowana
Ciśnienie robocze: DN 15-65/DN 1“-2½“ = 16bar* / DN 80-100/DN 3“-4“ = 10bar / DN 125-200 = 6bar

* Przyłącza kołnierzowe PN10 tylko do 10bar

Zawory bazują na sprawdzonej konstrukcji jednogniazdowych zaworów grzybowych marki Kieselmann. Ich dokładność kontroli przepływu i odporność na kawitację zostały zoptymalizowane w wielu symulacjach i testach. Dzięki wielu rozmiarom i wartościom KV, jak również wielu wariantom przyłączy, potrafią się dopasować do dowolnych potrzeb.

Przełomowa koncepcja wymiennego gniazda zaworu pozwala na łatwą adaptację do zmiennych warunków procesowych. Te zawory umożliwiają użytkownikowi bezpieczną i precyzyjną kontrolę procesu dzięki wielu dostępnym średnicom zaworów, jak również różnym metalicznym i  elastomerowym typom uszczelnień.

Zalety:

Elastyczne gniazdo zaworu umożliwiające całkowite zamknięcie / Uszczelnienia metaliczne lub elastomerowe / Kontrola przepływu liniowa lub stałoprocentowa / Łatwa adaptacja zaworu do potrzeb klienta

Dane Techniczne

Rozmiary: DN 25 – 100, 1“ – 4“
Wartości Kv: 0,4 – 160 m³/h
Materiał (kontakt z produktem): 1.4404/AISI 316L / 1.4542/AISI 630 17-4PH
Uszczelnienia: EPDM (SIP 140 °C, 30 min) / HNBR (SIP 130 °C, 30 min)
Chropowatość powierzchni (kontakt z produktem): Ra < 0,8 μm, elektropolerowana
Ciśnienie robocze: PN 16
Siłowniki: membranowy / pionowego ruchu

Zamknięcie zaworu odbywa się za pomocą sprężyny, lub ciężarka. Obszary zastosowania: płyny i gazy.

Zalety:

Konstrukcja ułatwiająca serwisowanie / Opcje dodatkowe (Pneumatyczne otwarcie do CIP / Ogrzewane / Czujniki zbliżeniowe / Zewnętrzne mycie obudowy) / Zgodność z Dyrektywą PED (97/23/WE oraz 2014/68/UE) / Zabezpieczenie dla płynów i gazów / Optymalna przepustowość z niskimi oporami przepływu  / Wykonanie higieniczne

Dane Techniczne

Rozmiary: DN 20 (gazy) / DN 25-100 (płyny)
Materiały (kontakt z produktem): 1.4301/AISI 304 / 1.4404 /AISI 316L
Uszczelnienia: EPDM (płyny) / Viton, EPDM (gazy)
Nastawy ciśnienia: 0,2-12 bar, zależnie od średnicy nominalnej (płyny) / 0,1-10 bar (gazy)
Temperatura robocza: max. 80°C (płyny) / CIP-/SIP- do 140°C / max. 130°C (gazy)
Przyłącza: wg DIN 11851 (płyny), G1 (gazy) / Inne przyłącza na zamówienie

Średnice nominalne:

DN 25/32 i DN 50, Ra 1“

Precyzyjne ustawienia (niska tolerancja) / Odzysk  CO2 (wersja zamknięta) / Z kloszem na płyn umożliwiającym identyfikację wycieku gazu (opcjonalnie)

Dane Techniczne

Rozmiary: DN 15/25, DN 25/32, DN 40/50 / G1
Materiały (kontakt z produktem): 1.4301/AISI 304 lub  / 1.4404/AISI 316L
Uszczelnienia: EPDM / Viton
Zakres nastawów ciśnienia otwarcia: 0,2-4 bar (typ  6267) / 0,1-10 bar (typ 6246)
Przyłącza: wg DIN 11851, G1 (gazy) / Inne przyłącza na zamówienie

Zabezpiecza przed nadciśnieniem / Zabezpiecza przed podciśnieniem / Umożliwia odzysk CO2 / Myje zbiornik za pomocą główki myjącej.

Dzięki ekonomicznej konstrukcji z tylko jednym przyłączem DIN główki myjącej, nie jest potrzebna droga w wykonaniu płyta  „top plate”.

pełne zabezpieczenie zbiornika / potrzebne tylko jedno przyłącze DIN / funkcja samooczyszczania / odzysk CO2

Dane Techniczne

Rozmiary: DN 50-250
Materiały (kontakt z produktem): 1.4404/AISI 316L
Przyłącze głowicy opryskowej: DN 20-50Higiena: Certyfikat czystości od TU Munich Weihenstephan
Mycie: max. 80°C (płyny) / CIP-/SIP- do 140°C / max. 130°C (gazy)
Przyłącza: do DIN 11851, G1 (gazy) / Inne przyłącza na zamówienie

Zawory GEMBRA, które należą do serii nowych i innowacyjnych zaworów  w technologii hybrydowej, łączą ze sobą korzyści bezpiecznego i trwałego uszczelnienia membranowego z geometrycznymi korzyściami technologii zaworów gniazdowych z uwzględnieniem konstrukcji zaworu bez martwej strefy i pracą na biegu jałowym.

Zawory są dostępne jako pojedyncze gniazda, cofające się, jak również odporne na przecieki podwójne zawory gniazdowe.

Efektywne kosztowo zastosowanie membran zamiast całego tłoka zaworu w mieszku / Uszczelnienie membranowe na bazie PTFE (k-flex) / Doskonałe własności mycia i sterylizacji zaworu / Odporność na szok ciśnieniowy do 30 bar / Identyfikacja przecieków / Bezpieczeństwo wysokiego standardu higieny dzięki zastosowaniu obudowy bez czaszy

Dane Techniczne

Rozmiary: DN 40-80

Materiały (kontakt z produktem): 1.4404 / AISI 316L Brak kontaktu z produktem 1.4301 / AISI 304

Uszczelnienia  (kontakt z produktem): k-flex z autoryzacją FDA

Powierzchnie (kontakt z produktem): Ra < 0,8 μm polerowane

Temperatura produktu: max. 95°C

Temperatura sterylizacji: max. 140°C, 30 min.

Ciśnienie produktu robocze: max. 8 bar

Odporność membrany na uderzenie ciśnienia: max. 30 bar

Powietrze sterownicze: 5,5-8 bar

Dzięki budowie modułowej występują w wielu wersjach, zaczynając od najprostszych zaworów ręczne aż na wersji w pełni zautomatyzowanego poboru próbek kończąc. Konstrukcja modułowa umożliwia stworzenie ok. 5000 kombinacji dopasowanych do szerokiej gamy zastosowań i specyficznych wymagań klienta.

 Podstawowe konfiguracje:

Ręczne otwarcie (automatyczne zamknięcie) / Otwarcie ręczne (z blokadą otwarcia) / Otwarcie pneumatyczne / Otwarcie pneumatyczne/ręczne

Opcje:

Sensor (inicjator) pozycji / Głowica sterująca / Ręczny zawór pary (SIP) / Pneumatyczny zawór pary (SIP)

Dane Techniczne:

Rozmiary: DN 25 – 150 (rura produktowa) / 1½” – 4″ (rura produktowa) / Przyłącza zbiornikowe
Materiały (kontakt z produktem): 1.4404/AISI 316L
Materiały (pozostałe): 1.4301/AISI 304
Uszczelnienia: PTFE-FTM (mieszek)
Ciśnienie robocze: max. 10 bar (płyny)
Temperatura robocza: max. 90° C / CIP/SIP do 140° C
Przyłącza zbiornikowe i rurowe: Inline (typu Varivent) / Trójnik DN 25 – 150/1½” – 4″ / Kołnierz do spawania do zbiornika / Kołnierz szyjkowy DN 25
Przyłącze wylotowe i przyłącze do obmywania/pary: DN 10 / G 3/8 / Clip-on / ręczny/pneumatyczny zawór pary
Otwarcie: ręczne (powrót sprężyną) / ręczne (samoblokujący) / pneumatyczne / pneumatyczne/ręczne
Automatyka: Informacja o pozycji za pomocą inicjatora (czujnika zbliżeniowego) / Głowica sterująca
Powietrze sterownicze: 4 do 6 bar
