CIP-Anlagen und Reinigung

Cleaning in Place (CIP) umfasst alle mechanischen oder chemischen Systeme zur Vorbereitung auf eine hygienische Produktion ohne Demontage des Systems. Notwendig ist die vollständige Reinigung am Ende eines Produktionslaufs oder nach einem Produktwechsel. Die Definition der richtigen Cleaning In Place-Lösung (CIP) für Ihre Produktion ist von entscheidender Bedeutung für den Erfolg Ihres Produktionsprozesses. Denn unzureichend gereinigte Anlagen stellen ein erhebliches Risiko von Kreuzkontaminationen, mikrobiologischen Problemen, Stillständen oder Produktverlusten dar. Eine hohe Produktqualität und -sicherheit, längere Produktionszeiten, geringe Stillstandzeiten für den Reinigungsprozess und Umwelteffizienz erreichen Sie mit einem CIP-System, das perfekt auf Ihre Anforderungen abgestimmt ist.

Mit unseren Reinigungsanlagen setzen wir auf vollautomatisierte, parametergesteuerte und validierbare Reinigungsabläufe. Sowohl die mikrostrukturelle Beschaffenheit einer Oberfläche als auch der eingesetzte Werkstoff beeinflussen maßgeblich, wie gut sich produktberührte Bereiche reinigen lassen und wie hygienisch sie im Betrieb bleiben. Glattere oder entsprechend behandelte Oberflächen führen in der Regel zu einer besseren Ablösung von Rückständen. Raue und ungünstig strukturierte Materialien erschweren meist die Reinigungsprozesse. Die Ingenieure von Ruland nutzen diese Erkenntnisse konsequent in der hygienegerechten Auslegung und betrachten immer auch das Gesamtkonzept. Hygienische Prozesssicherheit, Ressourceneffizienz und wirtschaftlicher Stabilität spielen auch für die CIP-Prozesse eine tragende Rolle.

Als Kunde erhalten Sie bei Ruland keinen Standardbaukasten. Unsere CIP-Anlagen unterstützen Ihre Produktion technisch und wirtschaftlich optimal. Unser modularer Anlagenbau steht für maximale Zukunftssicherheit. Dank flexibler Systeme, variabler Tankkonfigurationen sowie der freien Skalierbarkeit von Volumen und Prozesskreisläufen wachsen unsere CIP-Anlagen mit Ihrer Produktion. Sie lassen sich jederzeit an neue Produktionsanforderungen anpassen. Auch die nahtlose Integration zusätzlicher Produktlinien wird dadurch wesentlich erleichtert. Somit vermeiden Sie als Produzent kostspielige Neuanschaffungen bei zukünftigen Produktions- oder Portfolioänderungen und bleiben dauerhaft flexibel.

Bei verlorenen CIP-Systemen werden die eingesetzten Reinigungsmedien einmal durch das System geführt und anschließend vollständig ausgetragen. Dieses Vorgehen kommt ohne Rückgewinnungstanks oder Aufbereitungsschritte aus. Der Reinigungsablauf gliedert sich typischerweise in mehrere nacheinander ablaufende Schritte wie Vorspülung, alkalische Reinigung, Zwischenspülung, saure Phase und abschließendes Klarspülen. Alle Medienströme gelangen nach ihrer Verwendung direkt in die dafür vorgesehenen Entsorgungs- oder Abwasserbehandlungswege.

Die hohe hygienische Robustheit spricht für diese Systemausführung. Durch den ausschließlichen Einwegfluss der Reinigungsmedien wird das Risiko von Rückverschleppungen oder Kreuzkontaminationen zuverlässig minimiert. Konstruktiv zeichnen sich verlorene CIP-Systeme durch einen vergleichsweisen einfachen Aufbau aus, was die Investitionskosten geringhält. Gleichzeitig führt der fehlende Medienkreislauf zu einem erhöhten Verbrauch von Wasser, Chemikalien und Energie. In Betrieben mit hoher Reinigungsfrequenz resultiert dies langfristig in spürbar höheren Betriebskosten.

Dieser Ansatz eignet sich insbesondere für Produktionsumgebungen, in denen eine klare Trennung von Produktchargen oder Rezepturen unerlässlich ist. Dies ist vor allem in sensiblen Segmenten wie Säuglingsnahrung, pharmazeutischen Suspensionen oder Kosmetikformulierungen mit hohem Allergiepotenzial ein entscheidender Vorteil.

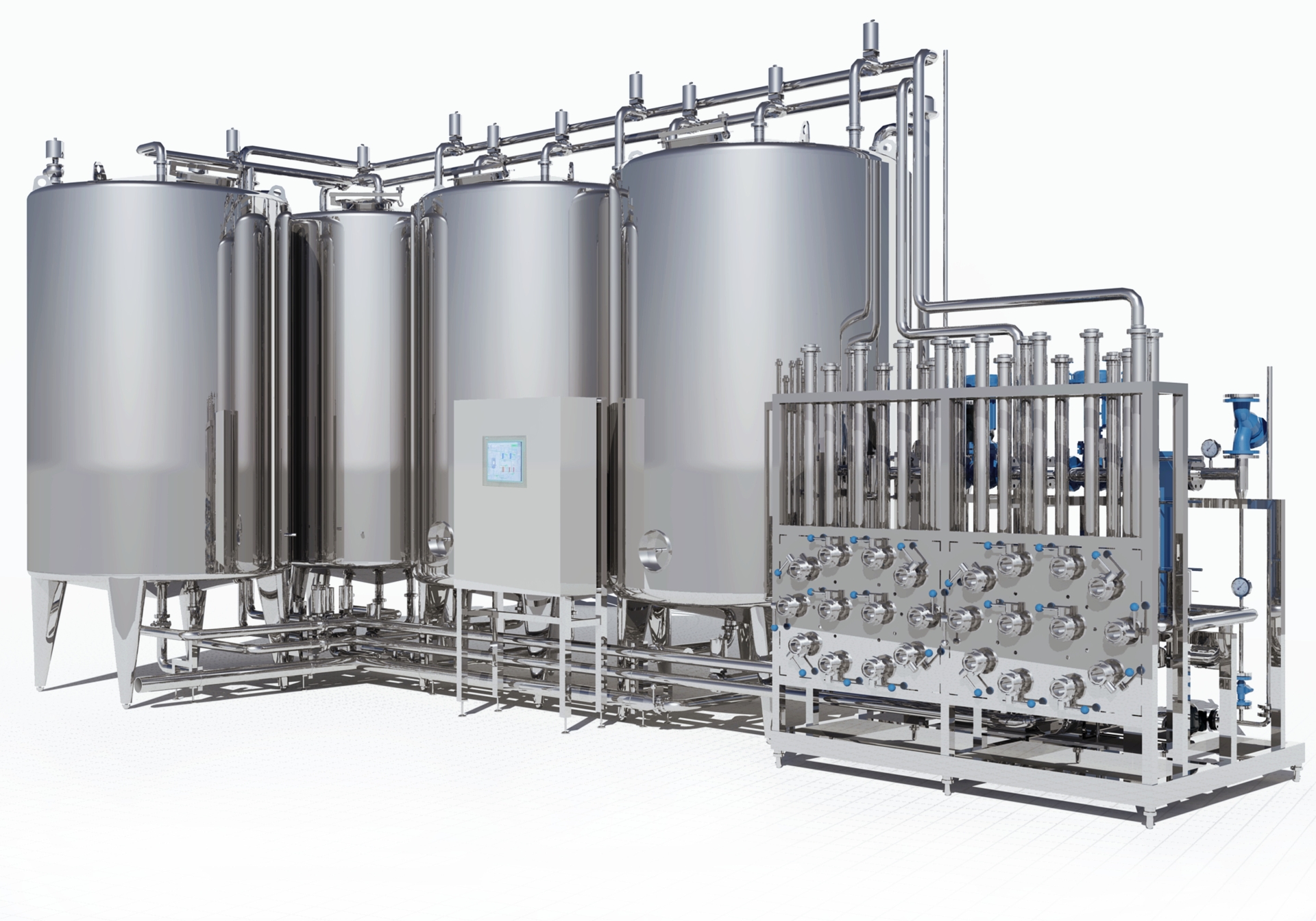

Mehrfachverwendungssysteme sind eine optimierte CIP-Kombination der verlorenen Reinigung und der Stapelreinigung. Bei diesem etablierten CIP-Verfahren werden die, dass Reinigungsmedien gesammelt, aufbereitet und für mehrere Reinigungszyklen bereitgestellt. Ruland setzt modular aufgebaute zentrale und dezentrale CIP-Anlagen mit Mehrkammer- oder Stapeltanks und flexible Kreislaufsysteme ein. So passen wir den Reinigungsprozess leicht auf Ihre Anwendung und Ihr Produkt an. Charakteristisch für diese Reinigungssysteme ist der Einsatz mehrerer spezialisierter Tanks mit unterschiedlichen Reinigungsmedien:

• einen beheizten Laugentank für die Hauptreinigung,
• einen separaten Säuretank zur Entfernung mineralischer Ablagerungen,
• einen Sammelbehälter / Stapeltank für rückgewonnenes Spülwasser,
• sowie einen Frischwassertank.

Damit dieses CIP-Reinigungsverfahren zuverlässig funktioniert, ist eine konsequente Überwachung erforderlich. Laugen werden in festgelegten Intervallen aufgefrischt, um ihre Reinigungsleistung sicherzustellen. Sensorik verhindert die Rückführung unerwünschter Kontaminationen. Mehrere Tanks, umfangreiche Ventiltechnik und zusätzliche Messstellen erhöhen sowohl die Investitionskosten als auch den Wartungsbedarf. Ihr Vorteil als Betreiber liegt in der erheblichen Einsparung von Wasser, Chemikalien und Energie durch die Wiederverwendung bereits aufbereiteter Medien. Dies ist besonders in kontinuierlich betriebenen oder großvolumigen Produktionsumgebungen interessant. Die Aufrechterhaltung der Medientemperatur reduziert zudem die benötigte Energie für Aufheizphasen und verkürzt die Gesamtdauer der Reinigung. Das und wirkt sich unmittelbar auf die Gesamtanlageneffektivität sowie die Betriebskostenstruktur aus und kompensiert langfristig die höheren Investitionskosten.

SIP, Sterilization in Place, ist ein zusätzlicher Prozessschritt, der für die Herstellung steriler Produkte wesentlich ist. Dieser Verfahrensschritt kann nach der CIP-Reinigung zusätzlich ausgeführt werden. Genau wie bei der CIP erfolgt der SIP-Prozess ohne Demontage der Gesamtanlage. Beim Sterilisieren wird gesättigter Dampf bei > 100°C und einem definierten Druck, üblicherweise 1.5-3 bar ü über einen festgelegten Zeitraum in die Anlage eingebracht. Dies gewährleistet eine vollständige Sterilisation von produktberührten Flächen in der Anlage und damit die mikrobiologische Sicherheit. Der Prozess erfolgt dabei schnell und effizient. Essenziell für die SIP-Sterilisation ist die kontinuierliche Überwachung von Parametern wie Temperatur, Druck und Sterilisationsdauer. So kann die sterile Herstellung von Lebensmitteln, Pharmazeutika und biotechnologischen Produkten zuverlässig dokumentiert werden.

Neben der Effizienz der Reinigungs-Prozesse sorgt die konstruktive Ausführung der Anlagen für eine Produktion, die sowohl mikrobiologisch sicher als auch reproduzierbar und regulatorisch belastbar ist. Bei Ruland orientieren wir uns an den Hygiene Design-Prinzipien der EHEDG. Die Minimierung hygienischer Risiken durch geeignete Werkstoffwahl, definierte Oberflächenqualitäten und eine konstruktive Gestaltung ohne Toträume ist dabei unser Grundsatz für das Anlagendesign. Diese hygienische Anlagenkonstruktion setzt sich in der Medienführung fort.

Unsere CIP-Systeme arbeiten vollautomatisiert. Sie erfassen sämtliche Prozessparameter in einer lückenlosen Dokumentation. Dazu gehören:

• Temperaturprofile aller Reinigungsphasen
• Leitfähigkeit zur Überwachung von Reinigungsmittelkonzentrationen
• Volumenströme, Druckverläufe und pH Werte
• Rezeptur- und Chargenverwaltung
• Verbräuche von Wasser, Dampf, Laugen und Säuren

Diese Daten werden in SPS-, Leitsystem- oder SCADA-Umgebungen manipulationssicher abgelegt. Sie bilden die Basis sowohl für Validierung als auch für Rückverfolgbarkeit — zentrale Anforderungen insbesondere in regulierten Branchen wie Kosmetik, Lebensmittel und Pharmazie. Übergeordnete, individuelle Softwaresysteme wie unser Ruland Process Management System (RPMS) optimieren die Fertigungsprozesse und Produktionseffizienz. RPMS erfasst den gesamten Produktionsprozess und übernimmt modular die Steuerung, Überwachung und Dokumentation aller Produktionsabläufe. Alle Reinigungsprozesse werden als Rezepturen hinterlegt und direkt in die Produktion integriert. Gleichzeitig werden Risiken durch Fehlbedienung oder uneinheitliche Abläufe deutlich reduziert, was zu stabilen und dauerhaft hygienisch einwandfreien Prozessergebnissen führt. Die höhere Prozesssicherheit wirkt sich direkt auf die Anlagenverfügbarkeit aus: Weniger ungeplante Stillstände bedeuten mehr wertvolle Produktionszeit. Langfristig profitieren unsere Kunden zudem von effizienten Abläufen, geringerem Ausschuss und optimierten Reinigungszyklen.

Moderne CIP-/SIP-Systeme sind ein strategischer Baustein moderner Produktionsprozesse. Sie tragen wesentlich zur Produktsicherheit, zur Einhaltung regulatorischer Vorgaben und zur wirtschaftlichen Stabilität in der Produktion der unterschiedlichsten Branchen bei. Bei Ruland erhalten Sie:

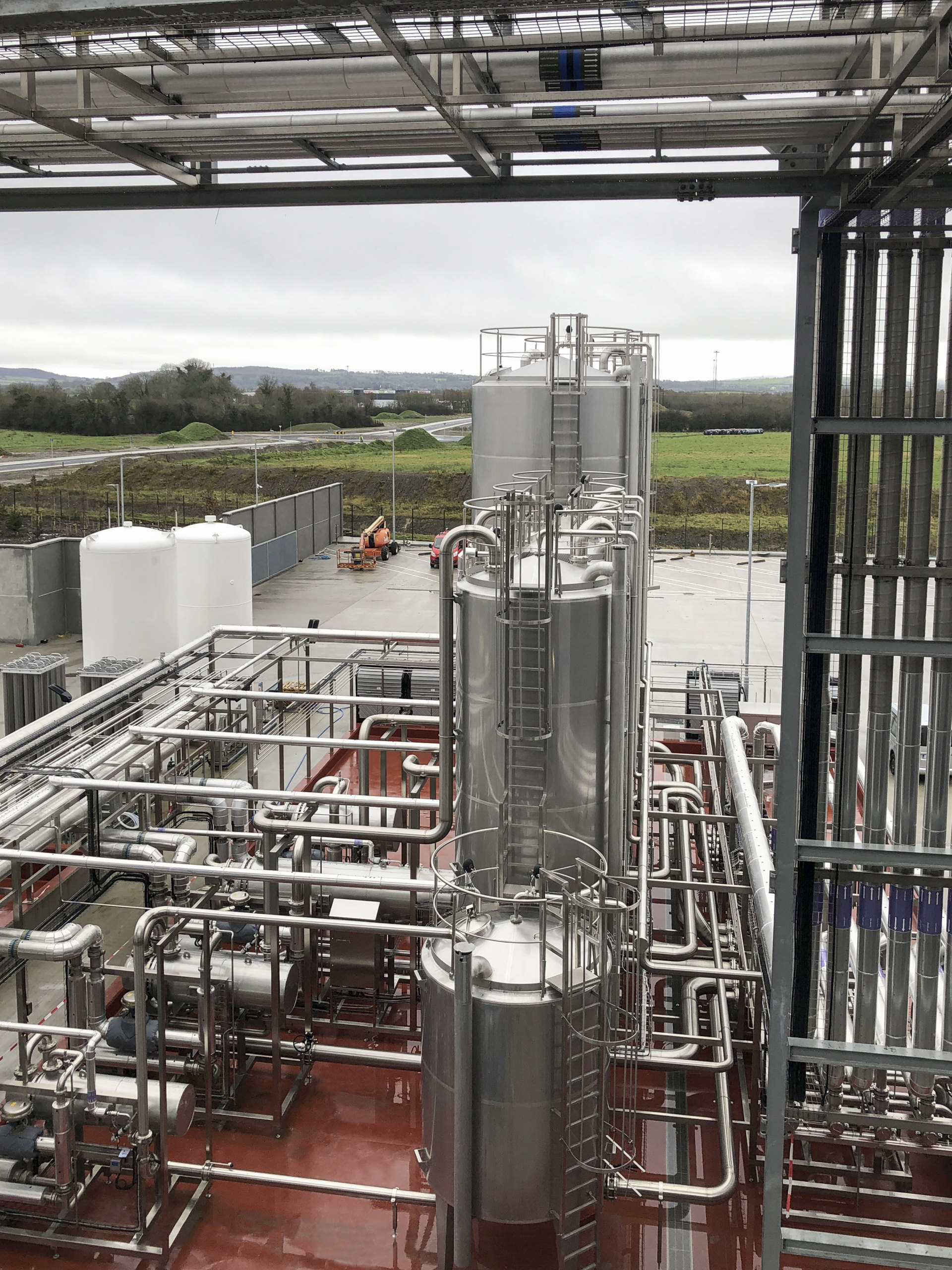

CIP-/SIP- -Anlagen / Zentrale und dezentrale CIP-Anlagen / Kompakt-CIP-Anlagen / Klassische Ausführung im Mehrtank- und Mehrkreissystem / Tower CIP Anlagen für die Außenaufstellung / Fahrbare CIP-Anlagen / Tanklager für Reinigungsmittelkonzentrate / Whirlwind-System zum Ausschieben und Reinigen von Rohrleitungen / verlorene Reinigung / Stapel-Reinigung

Lassen Sie uns gemeinsam Ihren Reinigungsprozess in Ihrem Betrieb ansehen. Wir freuen uns auf Ihr Projekt.
